セットバック柱の配置

セットバック柱の配置方法を説明します。

使用箇所

柱の躯体配置

操作手順

1. メインメニューより柱を選択し、柱本体の配置モードにします。

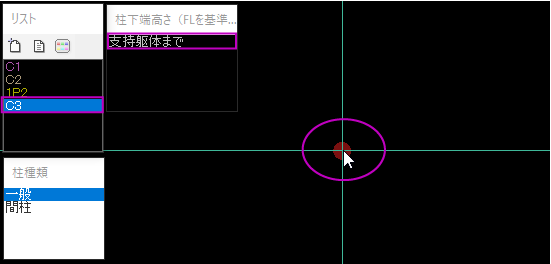

2. 配筋リストと柱下端高さを選択し、セットバック柱の配置位置をクリックします。
   柱の芯ずれ設定モードになります。



3. 柱内（緑色の枠線内）を右クリックし、メニューより「中間断面の入力」を選択します。
   中間断面はセットバック柱の折り曲げ位置になります。

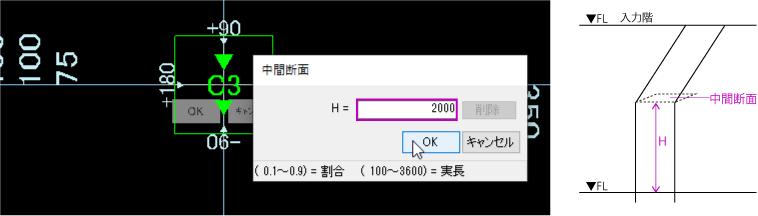

4. 中間断面の高さ位置を入力し、「OK」ボタンをクリックします。
   下階FLからの距離を入力します。

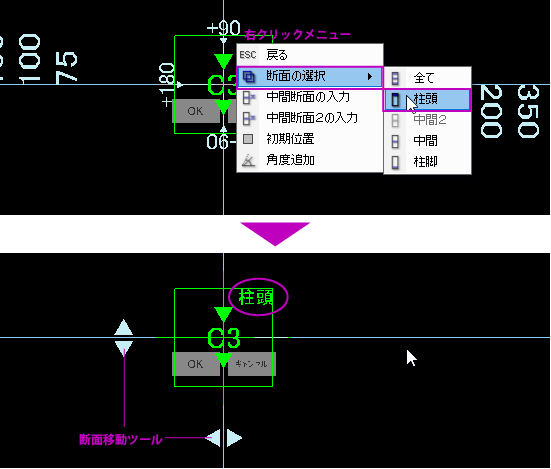

5. 再び柱内を右クリックし、メニューより「断面の選択」→「柱頭」を選択します。
   柱頭断面に断面移動ツールが表示されます。
   柱頭を移動させセットバック柱を作成します。



6. 断面移動ツールの▶マークをクリックし、セットバック軸移動寸法を入力します。
   選択した断面移動ツールの▲▼◀▶マークで移動方向が決まります。

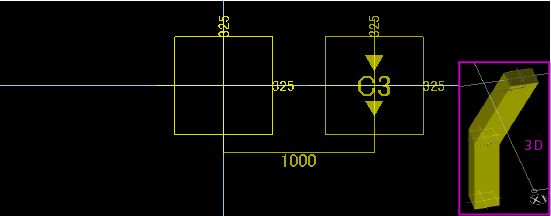

7. 柱頭の断面がX軸の右方向へ指定寸法分移動します。

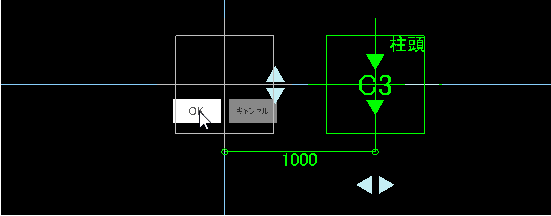

8. 「OK」ボタンをクリックすると、セットバック柱が配置されます。
   Shiftキー+右ドラックすると３Dで確認できます。



動画を見る

動画のダウンロード［6.3MB］

ヒント

• 柱軸の変化点となる中間断面は２箇所作成することができます。
• 断面移動はXY軸両方向で行うことができます。

関連項目

セットバック柱のフープ筋編集
